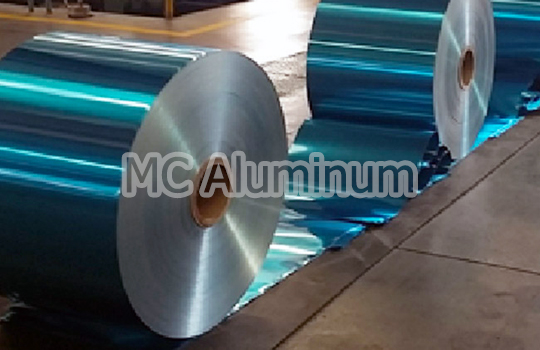

전해 콘덴서는 전기제품에 없어서는 안 될 부품 중 하나입니다. 알루미늄 전해 콘덴서는 우수한 성능, 저렴한 가격, 다양한 용도로 인해 급속히 발전해 왔습니다. 전해조용 알루미늄박은 주로 3003 알루미늄박, 1100 알루미늄박, 1070 알루미늄박 등이 있다.
커패시터 포일커패시터의 요구 사항을 충족하기 위해 유전 상수와 유전 강도를 높이기 위해 양극 산화 처리 및 양극 산화 처리와 같은 처리를 거칩니다. 전자 회로 및 전력 시스템에 널리 사용됩니다.
커패시터 알루미늄 호일 기술 요구 사항
| 전해 콘덴서 호일 | ||||
| 크기 편차 | ||||
| 두께 | 두께 공차 | 폭 공차 | 분할 수준 | 타워형 |
| 0.015-0.050 | ±5%T | ±1.0(폭이 | ≤1 | ≤2 |
| >0.050-0.150 | ±5%T | |||
| 기계적 능력 | ||||
| 합금 | 성질 | 두께/mm | 인장강도 Rm/MPA | 휴식 % 후 신장 |
| 1A90 | 영형 | 0.015-0.08 | 30-60 | ≥10 |
| 성취하다 | 0.015-0.08 | 60-90 | ≥1 | |
| H18 | 0.015-0.08 | ≥150 | - | |
| 1070A | H18 | 0.015-0.08 | ≥150 | - |
| 3003 | H18 | 0.015-0.08 | ≥185 | - |
| 부식율 | 상태 H18의 저전압 양극박 부식률은 0.8%를 초과하지 않습니다. | |||
| 큐빅 텍스처 | ||||
| 제품 카테고리 | 합금 | 성질 | 두께/mm | 큐빅 텍스처 함량/% |
| 중압 및 고전압 양극박 | 1개 맞음, 1개 맞음 | 영형 | >0.085~0.100 | ≥90 |
| >0.100~0.150 | ≥95 | |||
| 커넥터 | ||||
| 음극박 | 롤당 조인트가 1개 이상 있어서는 안 됩니다. 관절은 단단하고 편평해야 하며, 관절에 뚜렷한 표시가 있어야 합니다. | |||
| 양극박 | 관절이 허용되지 않음 | |||
커패시터용 알루미늄 호일의 외관 품질 요구 사항
1. 알루미늄 호일의 표면은 깨끗하고 매끄러워야 하며 부식, 균열, 물결, 주름, 눈에 보이는 기름 자국, 기름 얼룩, 오염 물질, 불순물 및 기타 결함이 없어야 합니다.
2. 알루미늄 호일의 표면에는 표면 손상을 일으키지 않는 약간의 밝은 점과 색상 차이가 허용됩니다.
3. 끝면은 깨끗해야 하며 버, 돌기, 긁힘 등의 결함이 없어야 합니다.
